BIM技术应用项目荣获“中国钢结构金奖”
根据2019年4月28日中国建筑金属结构协会建筑钢结构分会《关于第十三届第二批荣获“中国钢结构金奖”工程的通知》(中建金协(钢构)[2019]第7号),由求是公司监理的郑州市美术馆、档案史志馆建设项目钢结构工程荣获第十三届(2017-2018年度)第二批“中国钢结构金奖”。中国钢结构金奖是中国建筑工程钢结构金奖的简称,是中国建筑钢结构行业工程质量的最高荣誉奖。评选对象是质量达到国内领先水平的各类建筑钢结构工程。

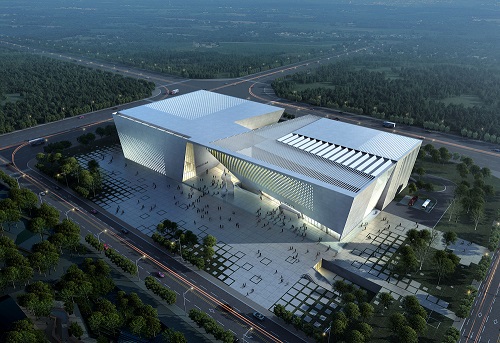

本项目位于郑州站前大道以东、汇文路以西、渠南路,以南、传媒北路以北区域。总建筑面积约 9.6 万㎡,其中地上建筑面积约 59985 平方 米,地下建筑面积约 35080 平方米;建筑层数地下二层,美术馆地上三层,史志档案馆地上六层,总高度约 32.6 米;本工程为附建式工程,基础采用桩基承台基础,局部为筏板基础。美术馆及档案史志馆两部分功能在一层通过底座相连,6 米标高以上分为两个体量,顶部通过钢结构连廊相连,两个建筑并列排布。
该项目采用钢框架-中心支撑带粘滞阻尼墙结构,大部分钢材属于特种规格,加工工艺复杂,钢材断面较厚,钢结构东立面、西立面和南立面均为斜柱,倾斜角度大,数量多,钢柱与钢筋混凝土梁连接构造工艺要求高,为此引进 BIM 技术,提高工作效率及工作精度,降低工作成本,大幅度提高生产效率。

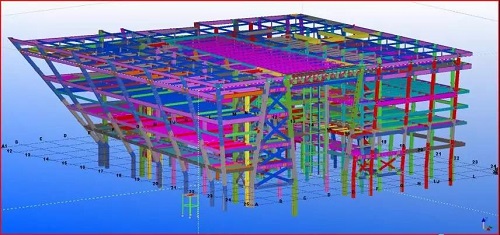

钢结构建筑三维建模倾斜面示意图
